分布式發電綜合實驗室，是一個包含分布式發電電源、模擬變電站、配電站、輸配電線路及各種模擬用電負荷等組成的完整電力系統的全方位物理模擬，配置了先進和完善的電氣二次設備，并包含一個配備了變電站仿真系統、電力系統潮流計算、短路計算等軟件的計算與仿真室。
為使學生適應當前能源發展的需要，掌握分布式發電系統、模擬風力并網發電、光伏并網發電等基本結構與工作原理，發電電源考慮了風力發電、光伏發電、超級電容發電等多種電源形式，為開展新型分布式發電電源的電氣控制、保護及電力電子等方面的實驗與研究提供了相應的平臺。為了使電氣工程及其自動化專業的學生對整個電力系統有一個完整、全面的認識，使學生熟悉并掌握電力系統結構及運行特點，系統中設置了幾個典型的變電站、配電站以及多條輸配電線路，且組成的電力系統結構形式、變電站主接線運行方式及輸配線路的參數可靈活改變。為了使學生了解不同負荷對系統的影響以及開展負荷調配控制方面的實驗，系統中設置了多種負荷形式，包括靜止負荷與旋轉負荷。該綜合實驗室所配置的先進和完善的電氣二次設備及監控系統與現場運行設備完全等同，包括監控系統、各種保護及各種電氣自動裝置。保護及監控系統采用最流行的分散分布式結構，使整個系統結構緊湊，電路簡潔清晰，連接電纜大大減少。
分布式發電綜合實驗室為學生進行實際動手操作和進行各種電氣設備及裝置的調試提供了可能，為學生進一步進行一些探索性學習與研究提供了條件。另外該綜合實驗室包含的計算與仿真室，可開展相關的電力系統計算、變電站運行仿真、變電站巡視與維護仿真等方面的專業綜合實驗與實習。為開展電力系統全數字仿真，近年來，實驗室購置了中國電力科學研究院開發的ADPSS系統，可為電力系統機電和電磁暫態混合仿真研究提供支撐。
分布式發電綜合實驗室為電氣工程及其自動化專業電氣系列課程的實踐性教學提供優良的條件與場所，有利于系統性、綜合性地開設電氣系列課程的實驗及進行專業綜合實習，為學生提供了實際動手操作和進行設備調試的機會。
§2 分布式發電綜合實驗室系統構成
§2-1 分布式發電系統的設備配置
一、電源
1、容量為1kW，出口電壓為400V的風力發電機系統一套，包括風力發電機、控制逆變器、風機并網控制器等，生產廠家為南京禾浩通信科技有限公司（風車高六米，布置在工科一號樓樓頂）。
2、容量為3kW，出口電壓為400V的太陽能光伏發電系統一套，包括光伏發電板、控制逆變器、光伏并網控制器等，生產廠家為南京禾浩通信科技有限公司（光伏板布置在工科一號樓樓頂）。
3、容量為0.5kW，出口電壓為400V的超級電容蓄能發電系統一套，包括超級電容器、并網控制器等，生產廠家為錦州百納電氣有限公司。
4、容量為2kW，出口電壓為400V的模擬發電機組四套，采用浙江天煌科技實業有限公司生產的THLZD-II型電力系統綜合自動化實驗平臺，該實驗平臺既作為分布式發電系統中的4個電源點，又可單獨進行發電機啟停機、并網及各種電力系統分析等方面的實驗。
5、無窮大電源采用市電經感應調壓器及雙卷變壓器接入來模擬。
二、變壓器及調壓器：
1、容量為5kVA，電壓比為600±2×2.5%V/400V，Y0,d-11接線的雙繞組三相變壓器4臺。
2、容量為5kVA，電壓比為600±2×2.5%V/500V/400V，Y0,y0,d-12-11接線的三繞組三相變壓器2臺。
3、容量為5kVA，電壓比為500V/400V，Y0,d-11接線的雙繞組三相變壓器2臺。
4、調壓器-變壓器組：容量為20kVA，電壓430V的三相感應調壓器1臺；容量為20kVA，電壓比為380V/600V，接線方式為Y,y-12的變壓器1臺。
三、線路
三相模擬線路6條。每條線路結構及參數如下（線路電流按10A考慮）：
電阻采用變阻器；電感采用空心線圈
每個電感線圈平均分為4部分，共5個引出頭，引出頭經試驗端子引出（便于進行短路實驗）：
四、負荷
1、旋轉負荷：容量為1kW，輸入電壓為380V三相交流的低噪音軸流風機8個；1.5kW變頻電機負載2套。
2、三相模擬靜止負荷6套：每套由可分別投切的2組電阻、2組電感構成，每套三相有功1kW，三相無功0.75kVar。
五、配電屏柜25個（詳細配置見后續）
六、SCADA監控系統：包含硬件（各配電屏柜上的共35個現地測控單元下位機、兩臺上位監控機、服務器及配套的網絡連接設備）和相應的軟件系統。
七、直流電源柜（容量20kVA，具有2路220V/20A直流輸出）
§2-2 分布式發電系統電網基本結構
一、A變電站
(1) 所接變壓器為雙繞組變壓器（所接變壓器臺數靈活可變），600V和400V兩個電壓等級。

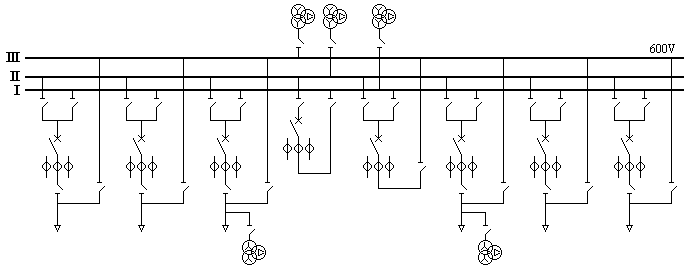

(2) 600V電壓等級有6條進出支路，主接線采用雙母線帶旁路；每條支路所接設備（變壓器或線路或電源或負荷）可靈活選擇。
(3) 400V電壓等級有4條進出支路，主接線采用單母線分段；每條支路所接設備（變壓器或線路或電源或負荷）可靈活選擇。
二、B變電站（C變電站）：
(1) 所接變壓器可為雙繞組變或三繞組變，接雙繞組變壓器則有600V和400V兩個電壓等級；接三繞組變壓器則有600V、500V和400V三個電壓等級。
(2) 600V電壓等級有3條進出支路，主接線采用單母線；每條支路所接設備（變壓器或線路或電源或負荷）可靈活選擇（B站與C站相同）。
(3) 變壓器低壓側（或中、低壓側）的主接線可靈活選擇多種配電單元形式。
三、配電站（配電單元）
多個不同形式的配電單元，可靈活構成數量和形式可變的配電站（或變電站），各支路所接設備可靈活選擇。
四、電網結構
由以上變電站和配電單元及相應的變壓器、線路、電源、負荷等可搭接出不同形式的網絡結構。例如可搭接出如下典型網絡結構：
§2-3 配電測控屏柜及其屏內設備
一、A變電站配電測控屏
1、600V電壓等級配電測控屏（8個：A站1#—8#屏）
（1) 模擬斷路器及隔離開關
模擬斷路器QF（8個）采用額定電壓為400V、工作電流大于30A的三相交流接觸器模擬，模擬斷路器能通過就地手動開關和遠方遙控進行分合閘，模擬斷路器的就地手動開關邊上配“就地”、“遙控”切換開關，就地手動開關下方配紅、綠燈指示（紅燈表示合，綠燈表示分）。模擬斷路器控制回路：
模擬隔離開關（34個）皆采用額定電壓為400V、工作電流大于30A的小型空氣開關，模擬隔離開關通過就地空氣開關的手動把手進行分合。
（2) 互感器
模擬電流互感器：3×8個（每個支路一組），額定電壓600V，頻率50HZ，變比10A/1A。
模擬電壓互感器：5個三相電壓互感器TV；采用三相五柱式三繞組TV，接成YN0,yn0,開口d11，電壓變比
。
（3) 表計：電壓表5只（通過切換開關可分別測量AB、BC、CA相間電壓）。
（4) 母線：采用扁銅條，每塊屏的扁銅條兩端皆有接線端，以便兩塊屏母線之間用短線連接。
（5) 現地測控單元：采集各支路的電流及母線電壓并實現對模擬斷路器的控制，且具有相應支路的保護功能，現地測控單元通過以太網與上位機連接，作為SCADA測控系統的下位機。
（6) A站#1、#8屏上各設一塊MZ-10組合式同期表，用于無窮大系統與本站并列及本站與B或C站并列。每塊屏內所設的同期接線如下圖：
（7) 每塊屏上每條支路出線處設置三相插孔，以便進行短路模擬測試；同時在I母及II母的電壓互感器支路上設置三相插孔以便模擬母線短路。（配電測控屏正面每個設備符號旁設置一個有機玻璃的標識卡插套，可方便地更換設備標識卡）
2、400V電壓等級配電測控屏（3個：A站9#—11#屏）
配電測控屏中設備功能及要求與A站600V電壓等級配電測控屏基本相同，只是電流互感器額定電壓為400V；電壓互感器變比為
。
二、B變電站及C變電站配電測控屏（4個：B站1#—2#屏，C站1#—2#屏）
配電測控屏中設備功能及要求與A站600V電壓等級配電測控屏相同
B站#1、C站#1屏上各設一塊MZ-10組合式同期表，用于兩站之間并列。每塊屏內的同期接線如下圖：

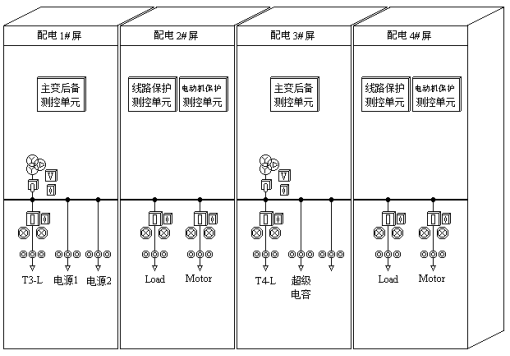

三、配電站配電測控屏（10個：配電1#—10#屏）
配電測控屏中設備功能及要求與A站600V電壓等級配電測控屏基本相同，只是電流互感器額定電壓為400V；電壓互感器變比為。(配電9#、10#屏例外，電流互感器額定電壓為500V；電壓互感器變比為
)
§2-4 綜合自動化系統配置
一、綜合自動化網絡系統配置方式
整個實驗室的變電站綜合自動化系統采用流行的分散分布式，即保護測控箱下放到電氣一次屏柜上，各個保護測控箱（下位機）之間采用RS485口連接，然后經通訊管理機及以太網交換機與2臺上位機（雙機熱備用）相連。綜合自動化軟件采用湖南紫光測控公司的SM-3綜合自動化軟件系統，實時監視整個模擬電力系統的各個站的信息，包括電氣一次主接線圖等狀態圖，實時顯示各種電氣及非電氣數據、事件順序記錄、各種事故及故障信息，控制斷路器分合閘等。
通訊網絡結構圖：
二、保護測控箱配置
所有保護測控箱采用湖南紫光測控公司的DCAP-5000系列保護測控裝置。具體配置如下：
1、A站保護測控箱配置
（1）A站1#屏柜：配1個DCAP-5000線路保護測控箱（兼有中低壓線路階段電流保護及斷路器測控功能）。
（2）A站2#屏柜：配1個DCAP-5040主變差動保護箱（具有主變雙側差動保護功能）、1個DCAP-5051主變后備保護測控箱（兼有主變高壓側后備保護及斷路器測控功能）。
（3）A站3#屏柜：配1個DCAP-5040主變差動保護箱（具有主變雙側差動保護功能）、1個DCAP-5051主變后備保護測控箱（兼有主變高壓側后備保護及斷路器測控功能）。
（4）A站4#屏柜：配1個DCAP-5030母聯保護測控箱（兼有母聯保護及斷路器測控功能）。
（5）A站5#屏柜：配1個DCAP-5030旁母保護測控箱（兼有旁母保護及斷路器測控功能）。
（6）A站6#屏柜：配1個DCAP-5000線路保護測控箱（兼有中低壓線路階段電流保護及斷路器測控功能）。
（7）A站7#屏柜：配1個DCAP-5000線路保護測控箱（兼有中低壓線路階段電流保護及斷路器測控功能）。
（8）A站8#屏柜：配1個DCAP-5112線路保護箱（具有高壓線路距離保護功能）、1個DCAP-5002綜合監控測控箱（具有斷路器測控功能）。
（9）A站9#屏柜：配1個DCAP-5000線路保護測控箱（兼有中低壓線路階段電流保護及斷路器測控功能）、1個DCAP-5050主變后備保護測控箱（兼有主變低壓側后備保護及斷路器測控功能）。
（10）A站10#屏柜：配1個DCAP-5030母聯保護測控箱（兼有母聯保護及斷路器測控功能）。
（11）A站11#屏柜：配1個DCAP-5000線路保護測控箱（兼有中低壓線路階段電流保護及斷路器測控功能）、1個DCAP-5050主變后備保護測控箱（兼有主變低壓側后備保護及斷路器測控功能）。
2、B站及C站保護測控箱配置
（1）B站1#屏柜：配1個DCAP-5000線路保護測控箱（兼有中低壓線路階段電流保護及斷路器測控功能）。
（2）B站2#屏柜：配1個DCAP -5000線路保護測控箱（兼有中低壓線路階段電流保護及斷路器測控功能）、1個DCAP-5040主變差動保護箱（具有主變雙側差動保護功能）、1個DCAP-5051主變后備保護測控箱（兼有主變高壓側后備保護及斷路器測控功能）。
（3）C站1#屏柜：配1個DCAP-5000線路保護測控箱（兼有中低壓線路階段電流保護及斷路器測控功能）。
（4）C站2#屏柜：配1個DCAP -5000線路保護測控箱（兼有中低壓線路階段電流保護及斷路器測控功能）、1個DCAP-5041A主變差動保護箱（具有主變三側差動保護功能）、1個DCAP-5051主變后備保護測控箱（兼有主變高壓側后備保護及斷路器測控功能）。
3、配電站保護測控箱配置
（1）配電站1#屏柜：配1個DCAP-5050主變后備保護測控箱（兼有主變低壓側后備保護及斷路器測控功能）。
（2）配電站2#屏柜：配1個DCAP -5000線路保護測控箱（兼有中低壓線路階段電流保護及斷路器測控功能）、1個DCAP-5010電動機保護測控箱（兼有電動機保護及斷路器測控功能）。
（3）配電站3#屏柜：配1個DCAP-5050主變后備保護測控箱（兼有主變低壓側后備保護及斷路器測控功能）。
（4）配電站4#屏柜：配1個DCAP -5000線路保護測控箱（兼有中低壓線路階段電流保護及斷路器測控功能）、1個DCAP-5010電動機保護測控箱（兼有電動機保護及斷路器測控功能）。
（5）配電站5#屏柜：配1個DCAP -5000線路保護測控箱（兼有中低壓線路階段電流保護及斷路器測控功能）。
（6）配電站6#屏柜：配1個DCAP -5000線路保護測控箱（兼有中低壓線路階段電流保護及斷路器測控功能）、1個DCAP-5010電動機保護測控箱（兼有電動機保護及斷路器測控功能）。
（7）配電站7#屏柜：配1個DCAP -5000線路保護測控箱（兼有中低壓線路階段電流保護及斷路器測控功能）。
（8）配電站8#屏柜：配2個DCAP -5000線路保護測控箱（兼有中低壓線路階段電流保護及斷路器測控功能）。
（9）配電站9#屏柜：配1個DCAP-5050主變后備保護測控箱（兼有主變后備保護及斷路器測控功能）。
（10）配電站10#屏柜：配2個DCAP -5000線路保護測控箱（兼有中低壓線路階段電流保護及斷路器測控功能）。
三、保護測控箱功能簡介
1、線路保護監控單元DCAP-5000功能
1）電流速斷保護功能（可受方向判據和復合電壓判據控制）。
2）兩段定時限過流保護功能（可受方向判據和復合電壓判據控制）。
3）電壓定時速斷保護功能。
4）失壓保護功能（可受TV斷線閉鎖控制）。
5）過壓保護功能。
6）兩段零序過流保護功能。
7）零序過壓保護功能。
8）重合閘功能（帶后加速）。
9）低周減載功能。
10）充電保護功能。
11）過負荷保護功能。
12）檢同期、檢無壓功能。
13）TV和TA斷線報警功能。
14）控制回路斷線報警功能。
15）四路非電量控制聯跳功能。
16）裝置失電告警功能。
17）故障錄波功能（最長可錄波20秒）。
18）對時功能：主機軟件對時、脈沖對時。
19）裝置可掉電保存最新40次報警記錄。
20）裝置帶有1個RS485總線通信口和1個以太網通信口，便于實現雙網通信。
21）裝置具有10路交流模擬量輸入，1路直流模擬量輸入，12路開關量輸入，8路開關量輸出。
2、線路距離保護單元DCAP-5112功能
1）三段式相間距離保護
2）三段式接地距離保護
3）四段式零序方向過流保護
4）三段式過電流保護（PT斷線后自動切換至過電流保護）
5）三相一次重合閘。
6）后加速功能。
7）低周減載功能。
8）TV和TA斷線報警功能。
9）控制回路斷線報警功能。
10）裝置失電告警功能。
11）故障錄波功能（最長可錄波20秒）。
12）對時功能：主機軟件對時、脈沖對時。
13）裝置可掉電保存最新40次報警記錄。
14）裝置帶有1個RS485總線通信口和1個以太網通信口，便于實現雙網通信。
15）裝置具有8路交流模擬量輸入，12路開關量輸入，8路開關量輸出。
3、主變兩側電流差動保護單元DCAP-5040功能
1）差動速斷保護功能。
2）比率制動及二次諧波制動的差動保護功能（可受TA斷線閉鎖控制）。
3）TA斷線報警功能。
4）控制回路斷線報警功能。
5）四路非電量控制聯跳功能。
6）裝置失電告警功能。
7）故障錄波功能（最長可錄波20秒）。
8）對時功能：主機軟件對時、脈沖對時。
9）裝置可掉電保存最新40次報警記錄。
10）裝置帶有1個RS485總線通信口和1個以太網通信口，便于實現雙網通信。
11）裝置具有6路交流模擬量輸入，1路直流模擬量輸入，12路開關量輸入，8路開關量輸出。
4、主變三側電流差動保護單元DCAP-5041A功能
1）差動速斷保護功能。
2）比率制動及二次諧波制動的差動保護功能（可受TA斷線閉鎖控制）。
3）TA斷線報警功能。
4）控制回路斷線報警功能。
5）四路非電量控制聯跳功能。
6）裝置失電告警功能。
7）故障錄波功能（最長可錄波20秒）。
8）對時功能：主機軟件對時、脈沖對時。
9）裝置可掉電保存最新40次報警記錄。
10）裝置帶有1個RS485總線通信口和1個以太網通信口，便于實現雙網通信。
11）裝置具有9路交流模擬量輸入，1路直流模擬量輸入，12路開關量輸入，8路開關量輸出。
5、綜合監控單元DCAP-5002功能
1）兩段低電壓保護功能。
2）兩段過電壓保護功能。
3）零序過壓保護功能。
4）檢同期、檢無壓功能。
5）TV和TA斷線報警功能。
6）控制回路斷線報警功能。
7）四路非電量控制聯跳功能。
8）裝置失電告警功能。
9）對時功能：主機軟件對時、脈沖對時。
10）裝置可掉電保存最新40次報警記錄。
11）裝置帶有1個RS485總線通信口和1個以太網通信口，便于實現雙網通信。
12）裝置具有9路交流模擬量輸入，1路直流模擬量輸入，12路開關量輸入，8路開關量輸出。
6、主變后備保護監控單元DCAP-5050功能（用作主變低壓側后備）
1）三段過流保護功能（可受方向判據和復合電壓判據控制，III段帶三個延時）。
2）反時限過流保護功能（極端反時限）。
3）零序過壓保護功能（帶兩段延時）。
4）兩段零序過流保護功能（零序過流II段帶三個延時）。
5）間隙零序過流保護功能（帶兩段延時）。
6）過負荷保護功能。
7）風冷啟動。
8）TV和TA斷線報警功能。
9）控制回路斷線報警功能。
10）四路非電量控制聯跳功能。
11）裝置失電告警功能。
12）故障錄波功能（最長可錄波20秒）。
13）對時功能：主機軟件對時、脈沖對時。
14）裝置可掉電保存最新40次報警記錄。
15）裝置帶有1個RS485總線通信口和1個以太網通信口，便于實現雙網通信。
16）裝置具有12路交流模擬量輸入，1路直流模擬量輸入，12路開關量輸入，8路開關量輸出。
7、主變后備保護監控單元DCAP-5051功能（用作主變高壓側后備）
1）三段過流保護功能（可受方向判據和復合電壓判據控制，III段帶三個延時）。
2）反時限過流保護功能（極端反時限）。
3）零序過壓保護功能（帶兩段延時）。
4）兩段零序過流保護功能（零序過流II段帶三個延時）。
5）間隙零序過流保護功能（帶兩段延時）。
6）過負荷保護功能。
7）風冷啟動。
8）TV和TA斷線報警功能。
9）控制回路斷線報警功能。
10）四路非電量控制聯跳功能。
11）裝置失電告警功能。
12）故障錄波功能（最長可錄波20秒）。
13）對時功能：主機軟件對時、脈沖對時。
14）裝置可掉電保存最新40次報警記錄。
15）裝置帶有1個RS485總線通信口和1個以太網通信口，便于實現雙網通信。
16）裝置具有14路交流模擬量輸入，12路開關量輸入，8路開關量輸出。
8、母聯分段保護監控及綜合備自投單元DCAP-5030功能
1）速斷保護功能。
2）兩段定時限過流保護功能。
3）兩段零序過流保護功能。
4）合環保護功能。
5）充電保護功能。
6）過負荷保護功能。
7）備用電源自投功能。
8）檢同期、檢無壓功能。
9）TV和TA斷線報警功能。
10）控制回路斷線報警功能。
11）四路非電量控制聯跳功能。
12）裝置失電告警功能。
13）故障錄波功能（最長可錄波20秒）。
14）對時功能：主機軟件對時、脈沖對時。
15）裝置可掉電保存最新40次報警記錄。
16）裝置帶有1個RS485總線通信口和1個以太網通信口，便于實現雙網通信。
17）裝置具有13路交流模擬量輸入，12路開關量輸入，8路開關量輸出。
9、電動機保護監控單元DCAP-5010功能
1）速斷保護功能。
2）兩段定時限過流保護功能。
3）反時限過流保護功能（一般反時限、非常反時限、極端反時限）。
4）負序過流保護功能。
5）負序過壓保護功能。
6）兩段低電壓保護功能（可受TV斷線閉鎖控制）
7）兩段零序過流保護功能。
8）零序過壓保護功能。
9）逆功率過流保護功能（可受TV斷線閉鎖控制）。
10）過負荷保護功能。
11）TV和TA斷線報警功能。
12）控制回路斷線報警功能。
13）四路非電量控制聯跳功能。
14）記錄高壓電動機啟動過程中A相電流的有效值。
15）裝置失電告警功能。
16）故障錄波功能（最長可錄波20秒）。
17）對時功能：主機軟件對時、脈沖對時。
18）裝置可掉電保存最新40次報警記錄。
19）裝置帶有1個RS485總線通信口和1個以太網通信口，便于實現雙網通信。
20）裝置具有9路交流模擬量輸入，1路直流模擬量輸入，12路開關量輸入，8路開關量輸出。
§2-5 電源點具體情況介紹
一、風力發電及光伏發電
(一) 風力發電及光伏發電基本電路流程：
(二) 風、光發電并網器及控制器的面板及側板情況
1、風電控制器及并網器面板
2、光伏發電并網電源及控制逆變器面板
(三) 風、光發電并網步驟
1、風力發電并網步驟
投入步驟
(1)確認電網接入端母線有電壓（即實驗室配電7#屏母線有電壓）；
(2)將風電并網器的電網接入端開關合上；
(3)確認風機輸入端切換到風電并網器；
(4)打開手動剎車開關；
(5)按下風電并網器底部的綠色開關按鈕。
退出步驟：
(1)將風電并網器的電網接入端開關斷開；
(2)再按風電并網器底部的綠色開關按鈕（按鈕抬起，退出）
(3)合上手動剎車開關。
2、風力發電帶單獨直流負載步驟
投入步驟
(1)將風機輸入端切換到風電控制器；
(2)將風電控制器面板上開關打到“開”位置。
退出步驟：
(1)將風電控制器面板上開關打到“關”位置。；
(2)將風機輸入端切換到風電并網器。
3、風力發電帶單獨交流負載步驟
投入步驟
(1)確認電網接入端母線無電壓（即實驗室配電7#屏母線無電壓，即只帶負載而無其他電源）；
(2)將風機輸入端切換到風電控制器；
(3)合上光伏控制逆變器面板上的“蓄電池空開”；
(4)將光伏控制逆變器面板上的“逆變開關”打到“開”位置；
(5)按下光伏控制逆變器上的“復位”按鈕；
(6)將風電控制器面板上開關打到“開”位置；
(7)將光伏控制逆變器背板內側的雙投刀閘投到負載位置（向上打）；
(8)合上光伏控制逆變器面板上的“交流輸出空開”。
退出步驟：
(1)斷開光伏控制逆變器面板上的“交流輸出空開”；
(2)將光伏控制逆變器背板內側的雙投刀閘投到并網位置（向下打）；
(3)將風電控制器面板上開關打到“關”位置；
(4)將光伏控制逆變器面板上的“逆變開關”打到“關”位置；
(5)斷開光伏控制逆變器面板上的“蓄電池空開”；
(6)將風機輸入端切換到風電并網器。
4、光伏發電并網步驟
投入步驟：
(1)確認電網接入端母線有電壓（即實驗室配電7#屏母線有電壓）；
(2)確認光伏控制逆變器背板內側的雙投刀閘投到并網位置（向下打）；
(3)合上光伏并網器的電網空開；
(4)合上光伏并網器的光伏輸入空開。
退出步驟：
(1)斷開光伏并網器的電網空開；
(2)斷開光伏并網器的光伏輸入空開。
5、光伏發電帶單獨交流負載步驟
投入步驟
(1)確認電網接入端母線無電壓（即實驗室配電7#屏母線無電壓，即只帶負載而無其他電源）；
(2)合上光伏控制逆變器面板上的“蓄電池空開”；
(3)將光伏控制逆變器面板上的“逆變開關”打到“開”位置；
(4)按下光伏控制逆變器上的“復位”按鈕；
(5)合上光伏控制逆變器的光伏輸入空開；
(6)將光伏控制逆變器背板內側的雙投刀閘投到負載位置（向上打）；
(7)合上光伏控制逆變器面板上的“交流輸出空開”。
退出步驟：
(1)斷開光伏控制逆變器面板上的“交流輸出空開”；
(2)將光伏控制逆變器背板內側的雙投刀閘投到并網位置（向下打）；
(3)斷開光伏控制逆變器的光伏輸入空開；
(4)將光伏控制逆變器面板上的“逆變開關”打到“關”位置；
(5)斷開光伏控制逆變器面板上的“蓄電池空開”；
二、超級電容發電
1、超級電容發電柜面板：
2、超級電容發電基本電路流程：
三、THLZD-II型電力系統綜合自動化實驗平臺
THLZD-2型電力系統綜合自動化實驗臺是浙江天煌科技實業有限公司生產的，集多種功能于一體的綜合型實驗裝置，展示了現代電能發出和輸送全過程的工作原理。這套實驗裝置由THLZD-2電力系統綜合自動化實驗臺（簡稱“實驗臺”）、THLZD-2電力系統綜合自動化控制柜（簡稱“控制柜”）、無窮大系統和發電機組和三相可調負載箱等組成。該實驗臺可開設電氣工程及其自動化專業主要專業課程的各種實驗項目，滿足實驗教學要求。
(一) 控制柜及實驗臺面板及側板情況
1、控制柜面板及側板
2、實驗平臺面板及側板
(二) 發電機與實驗室系統的并網、功率調整及解列停機操作
1、手動方式并網
(1)依次合上控制柜面板上的“總電源”、“三相電源”、“單相電源”開關；
(2)依次合上實驗臺左側板上的“三相電源”、“單相電源”開關；
(3)將控制柜面板上的“原動機電源”開關打到“開”位置；
(4)按下控制柜上微機調速裝置面板上的“手動/自動”鍵，選定“自動”方式，再按下該裝置面板上的“啟動”鍵；
(5)將實驗臺面板上“勵磁方式”旋鈕打到“手動”，“勵磁電源”旋鈕打到“他勵”；
(6)將控制柜面板上的“勵磁電源”開關打到“開”位置；
(7)手動調整實驗臺面板上的“手動調壓”旋鈕，增大發電機出口電壓直到額定值（400V）；
(8)將實驗臺面板上的“發電機運行方式”開關切換到“組網”位置；
(9)確認與該電源相連的實驗室母線有電壓；
(10)將實驗臺面板上“同期表控制”旋鈕打到“投入”位置，“同期方式”旋鈕打到“手動”位置；
(11)頻率調整：按下控制柜上微機調速裝置面板上的“手動/自動”鍵，選定“手動”方式，按下該裝置面板上的“+”鍵或“－”鍵以調整發電機轉速（即調整頻率），直到頻差滿足要求（同期表左部的頻差指針指向0附近）；
(12)電壓調整：手動調整實驗臺面板上的“手動調壓”旋鈕，直到壓差滿足要求（同期表右部的壓差指針指向0附近）；
(13)觀察同期表，當同期表中部的整步表指針緩慢旋轉到接近正上方粗黑線位置時，按下實驗臺面板上斷路器QF0的合閘按鈕，完成并網。
(14) 將實驗臺面板上“同期表控制”旋鈕打到“退出”位置。
2、微機自動方式并網
(1)依次合上控制柜面板上的“總電源”、“三相電源”、“單相電源”開關；
(2)依次合上實驗臺左側板上的“三相電源”、“單相電源”開關；
(3)將控制柜面板上的“原動機電源”開關打到“開”位置；
(4)按下控制柜上微機調速裝置面板上的“手動/自動”鍵，選定“自動”方式，再按下該裝置面板上的“啟動”鍵；
(5)將實驗臺面板上“勵磁方式”旋鈕打到“微機”，“勵磁電源”旋鈕打到“他勵”（或“自并勵”）；
*(6)將控制柜面板上的“勵磁電源”開關打到“開”位置；
(7)確認控制柜上微機勵磁裝置的參數設置：
“勵磁調節方式”為“恒Ug”；“恒Ug預定值”為發電機額定電壓“400V”；“無功調差系數”為“+0”
(8)按下控制柜上微機勵磁裝置面板上的“啟動”鍵；
(9)將實驗臺面板上的“發電機運行方式”開關切換到“組網”位置；
(10)確認與該電源相連的實驗室母線有電壓；
(11) 將實驗臺面板上“同期表控制”旋鈕打到“投入”位置，“同期方式”旋鈕打到“自動”位置；
(12)確認控制柜上微機準同期裝置的參數設置：
“導前時間”為“200ms”；“允許頻差”為“0.3Hz”；“允許壓差”為“2V”；“自動調頻”為“投入”；“自動調壓”為“投入”； “自動合閘”為“投入”。
(13)按下控制柜上微機準同期裝置面板上的“投入”鍵，自動完成并網；
(14) 將實驗臺面板上“同期表控制”旋鈕打到“退出”位置。
3、功率調整（并網后進行）
(1)有功調整：多次按下控制柜上微機調速裝置面板上的“+”鍵可增加發電機輸出有功；多次按“－”鍵可減小發電機輸出有功。
(2)無功調整：若為手動勵磁方式，則手動調整實驗臺面板上的“手動調壓”旋鈕，逐步增大或減小勵磁以增加或減小發電機輸出無功；若為微機勵磁方式，則多次按下控制柜上微機勵磁裝置面板上的“+”鍵或“－”鍵，逐步增大或減小勵磁以調整發電機輸出無功。
4、解列與停機（并網后進行）
(1)交替調整發電機有功及無功，將發電機的有功及無功逐步調整為0；
(2)按下實驗臺面板上斷路器QF0的分閘按鈕；
(3)減小發電機勵磁至0（手動方式則調“手動調壓”旋鈕；微機自動方式則按下控制柜上微機勵磁裝置面板上的“滅磁”鍵）
(4)按下控制柜上微機調速裝置面板上的“停止”鍵；
(5)當發電機轉速減為0時，將控制柜面板上的“勵磁電源”開關打到“關”，將控制柜面板上的“原動機電源”開關打到“關”。
*5、常規勵磁建壓方式
(1)依次合上控制柜面板上的“總電源”、“三相電源”、“單相電源”開關；
(2)依次合上實驗臺左側板上的“三相電源”、“單相電源”開關；
(3)將控制柜面板上的“原動機電源”開關打到“開”位置；
(4)按下控制柜上微機調速裝置面板上的“手動/自動”鍵，選定“自動”方式，再按下該裝置面板上的“啟動”鍵；
(5)將實驗臺面板上“勵磁方式”旋鈕打到“常規”，“勵磁電源”旋鈕打到“他勵”或“自并勵”；
(6)將控制柜面板上的“勵磁電源”開關打到“開”位置；
(7)若勵磁電源為“他勵”方式，則調節控制柜上常規勵磁裝置面板上的“給定輸入”旋鈕，增大發電機出口電壓直到額定值（400V）；若勵磁電源為“自并勵”方式，則調節控制柜上常規可控勵磁裝置面板上的“給定輸入”旋鈕使給定電壓為3.5V左右，按下常規可控勵磁裝置面板上的“起勵”按鈕然后松開，逐漸增大“給定輸入”直到發電機出口電壓達到額定值（400V）。
電光火時微信公眾號
