本電站智能保護測控裝置，相對于傳統常規變電站自動化系統具有以下顯著特點：
1）智能化的一次設備
智能一次設備與外部的接口為網絡通信接口，智能一次設備的信號和操作回路等就地采用智能電子設備采集和驅動，簡化常規的繼電器及控制回路的結構，智能電子設備和高速網絡取代了傳統的電纜硬連接。變電站二次回路中常規的繼電器及其邏輯回路被計算機邏輯程序代替，常規的模擬信號和控制電纜被數字信號和光纖代替。智能設備具備雙向通信功能，能夠通過信息網進行管理，滿足全站信息采集、傳輸、處理、輸出過程完全數字化。
2）網絡化的二次設備
智能變電站內的二次設備，如測控裝置、繼電保護裝置、防誤閉鎖裝置、遠動裝置、故障錄波裝置、電壓無功控制、同期裝置等全部采用高速的網絡通信，二次設備不再出現常規功能裝置需要重復的I/O接口，通過網絡真正實現數據共享、資源其享，常規的功能裝置在這里變成了數字化系統中的某種功能模塊。
通信網絡采用基于IEC61850的標準化網絡通信體系構建。形成基于同一斷面的唯一性、一致性基礎信息，統一標準化信息模型，通過統一標準、統一建模來實現變電站內外的信息交互和信息共享。
3）自動化的運行管理系統
智能變電站運行管理自動化系統應包括電力生產運行數據、狀態記錄統計無紙化；數據信息分層、分流交換自動化；變電站運行發生故障時能即時提供故障分析報告，指出故障原因，提出故障處理意見；系統能自動發出變電站設備檢修報告，即常規的變電站設備“定期檢修”改變為“狀態檢修”。通過擴展可實現各種站內/外高級應用系統相關對象間的互動，滿足智能電網運行、控制要求。

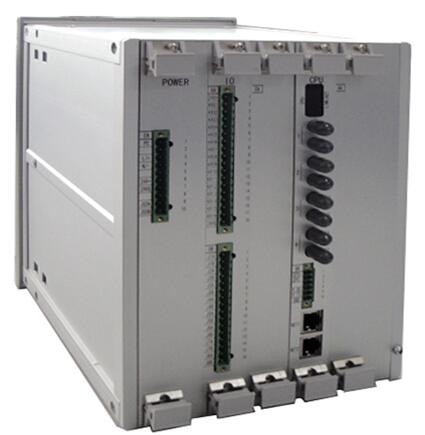

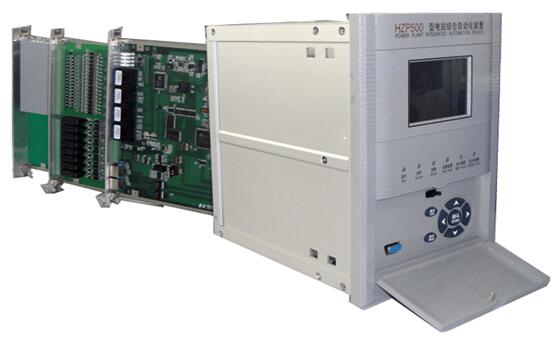

智能保護測控裝置
