預定計劃執行情況,項目研究和實踐情況,研究工作中取得的主要成績和收獲,研究工作有哪些不足,有哪些問題尚需深入研究,研究工作中的困難、問題和建議。(字數不限,可加頁面)
一、 預定計劃執行情況
2014年3月,我們自發成立項目小組,選定研究課題,并向學校申請了湖南省大學生研究性學習和創新性實驗計劃項目,在校領導和專家的認真審核下獲準立項,立項后便立即開展對該項目的研究。
前期通過對該項目的廣泛調研和明確應用背景,預先對擬設計的無線充電系統提出了如下設計目標:充電距離在5mm左右,產品能適用于鹽霧等海上環境,充電效率達到70%以上,同時具備異物檢測、金屬物檢測、指示燈指示工作狀態等功能,項目預計在九個月內完成,并發表論文一篇,申請專利一項。
本項目無線充電系統采用電磁感應原理,實現電能到磁能再到電能的轉換,從而達到無線傳輸的目的,擺脫了物理連線所帶來的一系列麻煩。在發送和接收部分各有一線圈,當發送端線圈流過高頻振蕩的電流,將產生變化的磁場,根據楞次定理,接收線圈中的電流會產生阻礙主線圈磁通量的變化的磁場,接收線圈中的電流經整流、濾波后變為直流電壓即可給用電設備進行直流供電。
依據要求及實現方法項目的實施最初討論方案從現有無線電源聯盟(WPC)現有無線充電標準Qi開始研究,從中選定合適的芯片bq500212a,bq500212a的選型方案是針對全部WPC1 5V 解決方案的所需器件數量最少,完全WPC 兼容,其中包括經改進的外來物體檢測方法,具有充電狀態和故障狀態的發光二級管(LED) 指示,基本符合最初設定的要求。
選定方案后參考現有資料開始無線充電系統的實際制作,逐步實現其無線充電功能,在初步實現無線充電功能后,對異物檢測功能進行調試,異物檢測部分通過芯片識別線圈中傳遞的阻抗信息來判別,當待充電物體電阻過小時則會被視為異物;當待充電物體電阻為無窮大時,則表示沒有待充電物體,一旦檢測到長時間沒有待充電物體則芯片需要進入休眠狀態。最終依照其基本原理完成了異物檢測功能,防鹽霧部分具體實施為通過調研,采用那兩種材質進行耐鹽霧包裝,并對線圈加封裝進行仿真,發現不影響兩線圈之間的耦合系數。
現完成的無線充電系統能夠對4.2V左右的電池充電,充電距離在5mm左右,但效率低于預期,為60%左右,能夠實現異物檢測、指示燈指示工作狀態等功能。
針對海上特殊的鹽霧環境,考慮到鹽霧環境較難制造和模擬,選擇通過研究耐鹽霧材料對該無線充電系統進行封裝,并利用Maxwell軟件進行有限元分析仿真,研究耐鹽霧材料的封裝對該無線系統性能上的影響。由于對電路調試部分難度較大,耗費了較長的時間,因此整個項目周期較預期處于滯后狀態,耗時約一年兩個月。已申請專利一項《適用于海上等鹽霧環境的無線充電系統》,專利申請號:2015203948025
二、 項目研究和實踐情況
該無線充電系統主要分為發射和接收兩個部分。
發射部分電路主要包括主芯片BQ500212A及外圍電路、 全橋驅動電
路、通信電路、電源電路。
主芯片BQ500212A及外圍電路如圖2-1所示,主要是根據LED_MODE和LOSS_THR外接不同的電阻來選擇不同的顯示模式狀態/轉換閾值(具體選擇需根據芯片手冊),通過COMM+和COMM-來檢測負載的不同情況,根據負載不同輸出不同的LED的顯示電平、PWM信號和snooze/sleep信號。
圖2-1 主芯片BQ500212外部電路
全橋驅動和通信部分電路如圖2-2,BQ500212A通過COM+/-端來采集信號區分不同狀態從而執行各種操作。電路中4個100nf的電容與發射線圈組成諧振,其值大小需根據具體的線圈進行適當調整,否則系統的效率會受到影響,值得注意的是,通信部分的信號采集在它們的下面,連接它們的導線不宜過長。
圖2-2 全橋驅動部分和通信

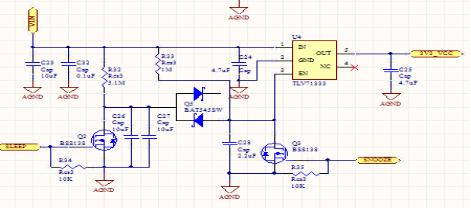

電源部分電路設計見圖2-3,可以看出電路中有snooze和sleep兩個控制端通過電阻電容接到主芯片上,電容電阻的阻值大小決定了定時的時長,功能相同。當芯片需斷開供電時,產生一個脈沖信號,此時MOS管導通,電容儲存的電荷釋放,穩壓芯片使能端變為低電平,穩壓芯片失能,輸出電壓為0V,主芯片不工作,MOS管斷開,電容充電,當電容兩端電壓達到穩壓芯片使能閾值時,芯片使能,主芯片工作,檢測是否還需休眠,重復上述步驟。
圖2-3 電源部分電路
芯片正常工作時對外界不同情況有以下幾種工作狀態:
(1) 接收部分正常且位置正確,負載已接上:當接收線圈放在發射線圈
上時,由待機狀態切換到充電狀態,電路指示LED由LED1、LED2常亮變為LED1較慢的閃爍。實現電路原理為:接收線圈放在發射線圈上時芯片通過通信端的COMM+和COMM-端采集到由接收端負載帶來的映射電阻變化的信號,確認后改變工作狀態,LED顯示變化,PWM輸出端輸出一組3.3V互補的PWM(頻率在100kHz到200kHz內)信號來驅動H橋,而后H橋將5V的PWM輸出到發射線圈,促使發射部分工作。
(2) 無負載或是其他絕緣物體放在發射線圈上:此時芯片通過通信部分
檢測到接收部分映射電阻過大,將切換到待機狀態,snooze端周期性的輸出脈沖以失能穩壓芯片切斷供電,在恢復通電后芯片產生一個PWM波,以檢測接收端是否變化,此狀態下指示燈表現為LED1、LED2常亮。
(3)金屬異物放在發射線圈上: 此時芯片通過通信部分檢測到接收部分的映射電阻過小,此時損耗很高,芯片將切換到異物警告狀態,芯片內置的蜂鳴器發出聲音,同時LED1不亮,LED2快速閃爍指示當前為異物警告狀態。若此狀態持續,芯片sleep端發出脈沖來失能穩壓芯片,主芯片將進入休睡眠狀態,直至金屬異物移開才恢復為待機狀態。
接收部分主要實現以下兩個功能:
(1) 整流,濾波
(2)與發射部分進行通信,使之區分不同狀態。
圖2.4為接收部分的電路圖。
圖2.4 接收部分的電路圖
下圖2.5為接收芯片的內部部分電路,接收芯片根據負載的情況來控制Comm的電平高低,進而是MOS管導通或斷開,這兩種狀態的阻值差別很大,經接收線圈映射到發射線圈上,來表明狀態。
圖2.5 接收芯片的內部
二、研究中取得的主要成就以及尚需完善的地方
1.主要成就
(1)完成無線充電系統的設計及成品制作
(2)申請一項實用新型專利
(3)撰寫一篇論文(修改中,暫未發表)
2.尚需完善的地方
(1)本項目在防鹽霧設計方面僅進行仿真實驗,對其現實情況未進行實驗。
(2)經實驗分析,本無線充電系統的充電效率最高為60%,并未達到初期設想中的70%。
(3)實際充電過程中,接收端對電池充電的輸入電流較低,實際充電時間較長。
|
